YB 4027－91 低碳钢无扭控冷热轧盘条

浏览：次|评论：0条 [收藏] [评论]

分享到：新浪微博 QQ空间腾讯微博人人网微信开心网腾讯朋友百度贴吧

1 主题内容与适用范围

本标准规定了普通质量的低碳钢无扭控冷、热轧盘条的分类、尺寸、外形、重量及技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于供拉丝、建筑和其他用途普通质量的低碳钢无扭控冷热轧盘条。

2 引用标准

GB 222 钢的化学分析用试样取样法及成品化学成分允许偏差

GB 223 钢铁及合金化学分析方法

GB 228 金属拉伸试验方法

GB 232 金属弯曲试验方法

GB 2101 型钢验收、包装、标志及质量证明书的一般规定

GB 2975 钢材力学及工艺性能试验取样规定

GB 6397 金属拉伸试验试样

ZB H44 001 无扭控冷热轧盘条尺寸、外形、重量及允许偏差

3 分类及代号

盘条按用途分类，其代号如下，盘条类别应在订货合同中注明。

L——供拉丝用盘条；

J——供建筑和其他用途用盘条。

4 尺寸、外形、重量

盘条的尺寸、外形、重量及允许偏差应符合YB H44 001的规定。

5 技术要求

5．1 牌号和化学成分

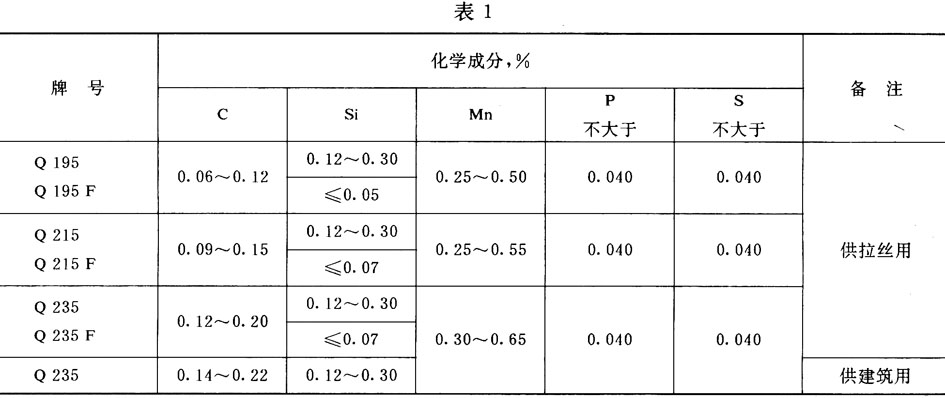

5．1．1 供拉丝用盘条的牌号及化学成分(熔炼分析)应符合表1及5．1．3的规定。

5．1．2 供建筑和其他用途盘条的牌号为Q 235，其化学成分(熔炼分析)应符合表1及本标准中5．1．3的规定。当力学性能符合本标准的要求时，碳、锰的含量下限，可不作交货条件。

5．1．3 半镇静钢应在相应的牌号后加“b”表示，其硅含量不大于0．17％。

5．1．4 铬、镍、铜的残余含量各不大于0．30%；砷的残余含量不大于0．08％；氮的含量不大于0．008％。若供方能保证可不作分析。

5．1．5 用高锰铁水冶炼的镇静钢供拉丝用各牌号的Mn含量上限不大于0．80％，供建筑用的Mn含量不大于1．00％。

5．1．6 经供需双方协议，并在合同中注明，可供应其他牌号的钢生产的盘条。

5．1．7 盘条的化学成分允许偏差应符合GB 222的规定。

5．2 冶炼方法

钢以氧气转炉或平炉冶炼。

5．3 交货状态

盘条以热轧状态交货。

5．4 力学性能和工艺性能

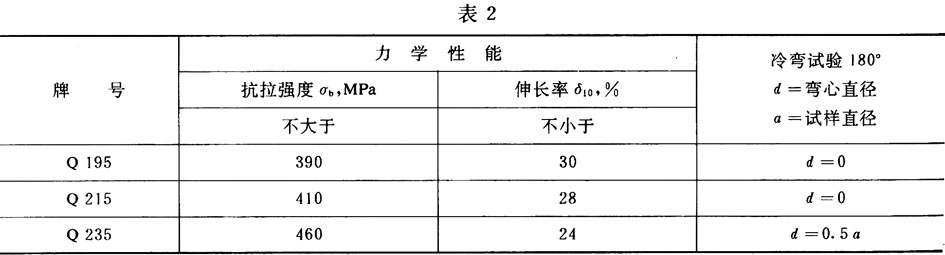

5．4．1 供拉丝用盘条的力学性能和冷弯试验指标应符合表2规定。

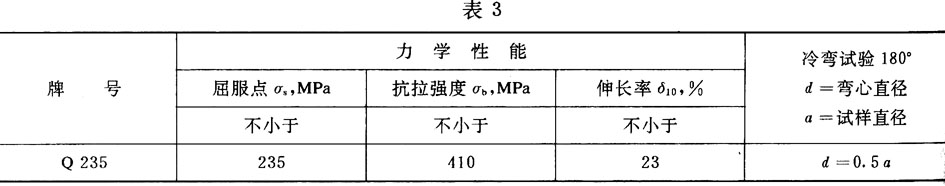

5．4．2 供建筑和其他用途的盘条的力学性能和冷弯试验指标应符合表3的规定。

5．5 表面质量

5．1 盘条应将头尾有害缺陷部分切除，其截面不得有缩孔、分层及夹杂。

5．5．2 盘条表面应光滑、不得有裂纹、折叠、耳子、结疤、分层及夹杂。允许有压痕及局部的凸块、划痕、麻面、其深度或高度(从实际尺寸算起)A级精度不得大于0．20 mm，B、C级精度不得大于0．10 mm。

5．5．5 盘条表面氧化铁皮重量不大于10 kg／t，如工艺能保证，可不做检验。

6 试验方法

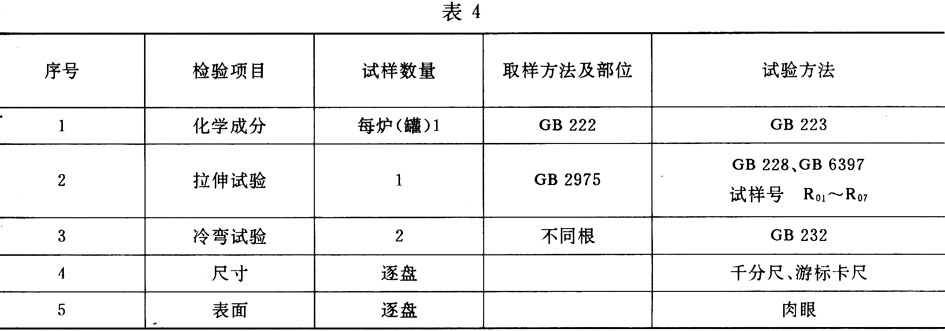

6．1 每批盘条的检验项目、试样数量、取样部位，试验方法按表4的规定。

6．2 氧化铁皮检验方法

取一至数盘盘条的试样称其重量后，用机械方法去除表面氧化铁皮再称重量，其前后重量差为试样的氧化铁皮重量。

每吨盘条的氧化铁皮重量的计算公式为：

7 检验规则

7．1 检查和验收

盘条的质量检查和验收由供方技术监督部门进行。

7．2 组批规则

盘条应成批验收。每批由同一牌号、同一炉号、同一尺寸组成。

7．5 取样数量

盘条质量检验取样数量应符合表4规定。

7．4 复验

盘条的复验和判定规则按GB 2101规定。

8 包装、标志和质量证明书

8．1 盘条应成盘交货，每盘捆扎不少于三处。

8．2 每盘应由一根盘条组成。允许每批有5％的盘数(最少可有两盘)由两根组成，较短的一根盘条重量不得小于100 kg。

8．5 除本标准规定外，其他按GB 2101规定执行。

附加说明：

本标准由冶金工业部情报标准研究总所提出。

本标准由冶金工业部情报标准研究总所归口。

本标准由马鞍山钢铁公司、冶金工业部情报标准研究总所负责起草。

本标准起草人陈伦宽、张驰、张宗朔。

本标准YB 4027—91自实施之日起，代替ZB H44 003—88。

上一篇：YB 4081－92 护栏波形梁用冷弯型钢

下一篇：YB 4026－91 网围栏用镀锌钢丝

[腾讯]
关键字：无
