Q195线材 “黑线”表面缺陷的成因及控制

Q195线材 “黑线”表面缺陷的成因及控制

​王智文 宋介中

（山西中阳钢铁有限公司技术中心，山西 中阳033400）

【摘要】：研究了Q195线材 “黑线”问题的外部形貌和内部组织等，对“黑线”形成的机理提出了预防措施和控制办法。针对此类问题，在金相实验和扫描电镜的分析手段下对“黑线”进行分析，并且通过理论分析和生产实践跟踪，认为“黑线”的形成与结晶器保护渣的熔化不良和过程工艺控制有关。

【关键词】： Q195  黑线   连铸  结晶器  保护渣  水口

山西中阳钢铁有限公司主要生产Q195、HRB400E、焊丝焊条钢、号钢等产品，其中Q195拔丝产品以质量享誉市场，2017年初，线材车间在轧制Φ6.5规格的Q195时发现了类折叠“黑线”表面质量问题，针对此种情况及时进行了原因分析，并提出了相应整改措施。中钢Q195生产工艺流程为：混铁炉——转炉——150*150方坯连铸机——高线轧制。Q195钢种内控成分见表1：

表1  Q195钢成分/%

1  Q195线材表面缺陷分析

1．1 线材表面质量问题主要特征

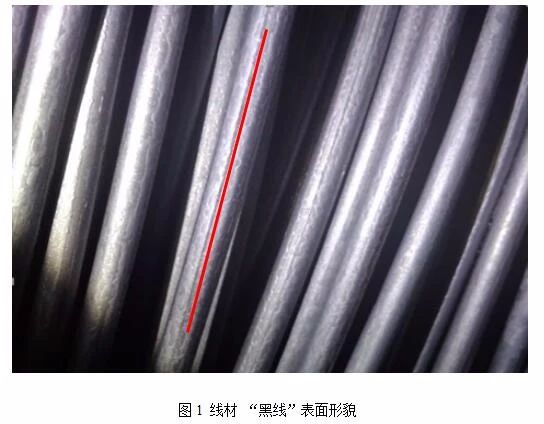

通过对线材表面进行观察，线材表面会出现一条或者是多条黑丝的细线，并且呈无规则分布，对其进行扭转后很容易开裂，但是直接目测很难判断，与折叠形成的表面缺陷明显不一致，后经过现场跟踪查看和对“黑线”长度的测量，呈或长或短、断断续续的无规则分布^[1-3]。如图1

1.2 金相检验分析

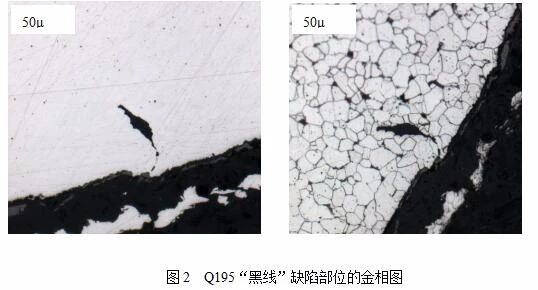

​对产品缺陷部位截取试样进行了金相实验，无脱碳，晶粒度均匀，全部为P+F，但发现 “黑线”处出现氧化物质点， 图2为“黑线”部位的金相组织

1.3 电镜扫描分析

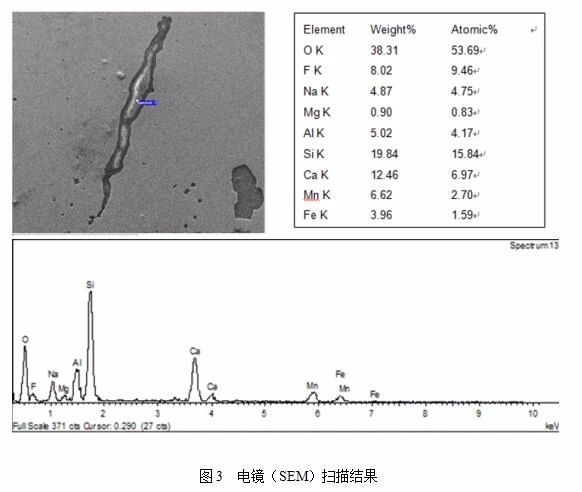

对图2中黑色质点进行了电镜扫描，分析结果表明了黑色质点为结晶器保护渣。通常保护渣在结晶器中熔化，所含氟化物会在高温下部分挥发和生成新的氟化物气体进入空气^[3-4]。通过图3电镜扫描结果，氟含量很高，可以说明保护渣还尚未熔化彻底而被卷入钢液。

2 控制办法

    综上所述，结合公司生产实践，提出以下控制办法：

（1）开发针对于Q195专用的保护渣。目前，150方坯采用中低碳保护渣只有一类，对某些钢种有害，针对这一情况，与保护渣厂家进行沟通，针对熔速和熔点重新制定了Q195专用保护渣。

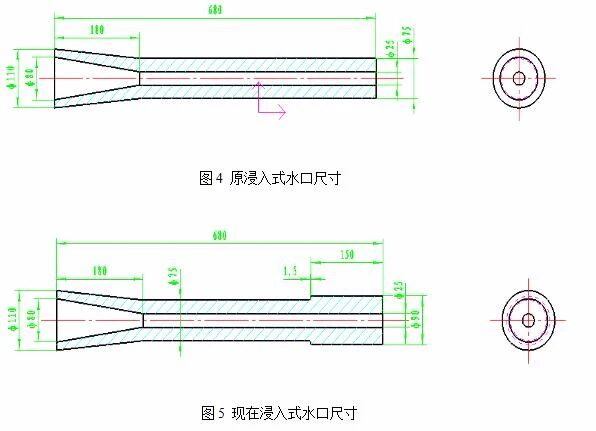

（2）浸入式水口又石英质改为铝碳质，保证使用寿命，防止穿孔。针对浸入式水口进行材质更换，能保证使用寿命，减少更换水口频次以达到减少非稳态操作，同时将浸入结晶器部分加粗设计，如图4、图5。

（3）拉速的影响。拉速过快渣膜厚度减小，纵裂纹增加^[5] ，控制拉速的稳定性。

（4）对现场情况进行跟踪，虽液面稳定，但出现偏流问题，这也是导致水口穿孔卷渣的一个原因，严格执行工艺要求，不得出现偏流不对中情况。

3 结论

（1）电镜扫描结果表明，“黑线”为钢坯夹渣，同时说明了保护渣溶化性不良，应根据钢种特性对保护渣进行调整。

（2）拉速过高时，液渣层较薄，不能均匀流入结晶器铜管与坯壳缝隙，造成不均匀卷渣。

（3）浸入式水口偏流导致结晶器内钢水流场不均匀引起剪切卷渣

（4）通过规范操作，Q195线材“黑线”表面缺陷得到有效控制。

[参考文献]

[1] 钱卫忠，金玉静，陈彬．线下表面结疤的控制[J] ．江苏冶金，2003，31（3）:41-42

[2] 孙江波，刘旋，翟晓毅等．20CrMnSi线材表面翘皮缺陷成因分析[J]．炼钢，2018，34（5）：74-75．

[3] 王谦，何生平，等．连铸结晶器保护渣中氟逸出的调查[C] ．第八届全国连铸学术会议论文集，2007：449-455．

[4] 王平．连铸保护渣中氟逸出的研究[D]．重庆：重庆大学，2006．

[5] 李殿明，邵明天，杨宪礼，等．连铸结晶器保护渣应用技术[M] ．北京：冶金工业出版社，2008:189-193．
