芜湖新兴三号炉提产降耗生产实践

芜湖新兴三号炉提产降耗生产实践

张红军  胡文胜

（芜湖新兴铸管有限责任公司炼铁部）

摘  要：对芜湖新兴三号炉提产降耗生产实践进行总结，通过调整送风制度和装料制度，提高煤气利用，利用系数创新高，日产突破4000吨，低于燃料比510公斤，铁水成本大幅下降。

关键词：利用系数、燃料比、生产实践、成本下降

1 概况：

芜湖新兴三号炉有效容积1280m²，22个风口、2个铁口、无渣口。采用串罐无料钟炉顶，全干法煤气除尘系统，3座卡鲁金式热风炉，炉腹炉腰3带铜冷却壁，其余铸铁冷却壁。炉底、炉缸是陶瓷杯和水冷炉底。与2013年3月30日开炉。开炉后日产较低一直在3500吨左右，2014年10月和2015年5月份出现了恶性炉况，处理长达一个月造成巨大损失。2017年伊始，随着市场好转，狠抓入炉原燃料质量，大矿批高顶压开放中心操作，至今炉况顺行，日产增加到4000吨，燃料比下降至505公斤左右。高炉技术指标有较大进步（见表1）

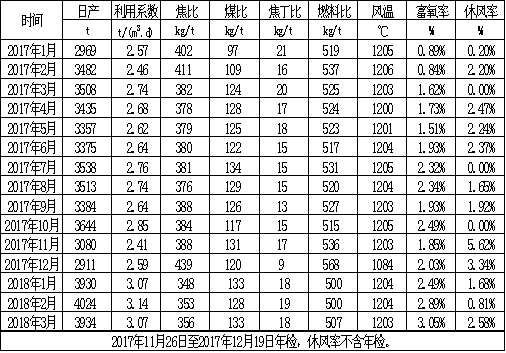

（表1）

2 提产降耗措施：

(1)加强原燃料管理

优化炉料结构  根据市场情况，结合芜湖新兴冶炼生产需要，三号炉配比为烧结矿80%+15%球团矿+5%块矿。入炉综合品位在57.5%±0.2%，保证了入炉料的品位稳定，减少渣量，降低嘉恒法冲渣系统运行的风险。

强化筛分，减少入炉料含粉  由于烧结矿产能较大，2017年2月槽上趟筛改为棒条筛和4月把槽下筛板4.3mm更换为上7mm下6mm，入炉烧结矿含粉≤5mm的从6%大幅下降为1%。外购块矿一律人工过筛后再使用。

提高焦炭的质量  芜湖新兴自有焦化厂生产干熄焦，由于煤炭市场的价格高企，为保焦炭成本，也使用一些市场煤，焦炭冷态强度和热强度均有下降，在公司协调下，自产焦炭保基本强度和硫磺的基础上，在进高炉焦仓皮带上喷洒重庆路牛公司的专利产品ZBS焦炭钝化剂，大幅提高焦炭热强度（见表2），起到很好的骨架作用，为不断增加负荷提供有力支撑。

（表2）

(2)稳定参数，灵活调节  主要是稳定炉温（见表3），这样稳定炉缸热制度。把中部调剂和下部调剂相结合，开放中心，抑制边缘，充分利用炉身中下部煤气流，矿、焦布料角度整体外移，矿、焦最大角度都不低于35°，使布料环带分布于炉喉面积60%-90%区间，煤气利用率提高至50%以上，提高煤气利用率（见表4）活跃炉缸。适当缩小风口进风面积、加长风口（见表5），提高鼓风动能，在炉况稳定的基础上逐步提高风量，风量用完至2910m³/min。在炉况结受的前提下，逐步加大氧量，富氧率在2018年3月底达到了3%以上，随着操作炉型的活跃，块矿比例也随之大幅提升，现基本可以用到10%以上，有利的降低主要材料成本，三号炉肩负保铸管铁水重任，但铁水成本较前期大幅下降，基本在1920元/吨铁以下，创造较好的经济效益。

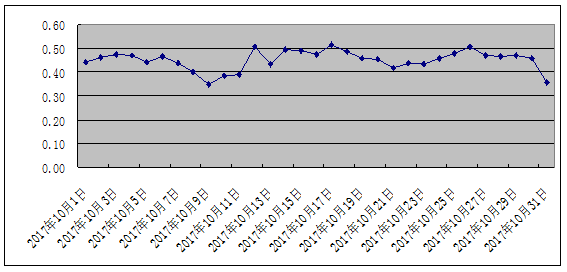

2017年10月份铁水硅值趋势图（表3）

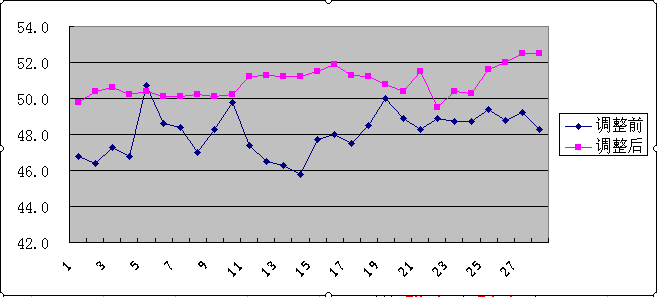

煤气利用趋势图（表4）

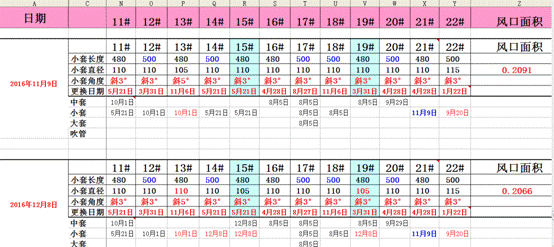

表5

(3)强化日常管理

狠抓炉前操作。固定每天14炉铁，双铁口轮流出铁，出铁时长不低于75min，两个铁口打开间隔时间不超过100分钟.，铁口深度2.8m~3.2m，对炉前制定小指标竞赛，以奖代罚。这样稳定炉前操作秩序，大幅提升铁口合格率（表6），为高炉稳产高产夯实基础。

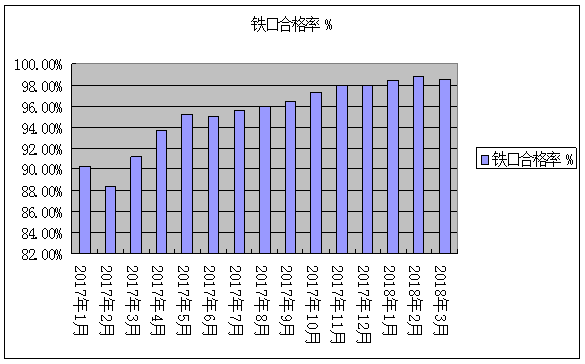

表6

加强点巡检，杜绝自身故障导致高炉减慢风甚至休风。各岗位工点巡检不同的位置和不同的点检频次。如：上料工每1小时检查一次称量斗，特别注意清理称量斗周围杂物。热风工每2小时检查一次干除尘和热风阀。维修工每4小时检查一次高炉全部系统。认真记录，使用文字描述点巡检内容，改进了原先在点检表上打√的方式，真正做到了认真点巡检。

协调上下道工序，稳定高炉外围。公司生产系统每周二上午10:00召开铁前联动会，协调各部门，稳定高炉生产解决各种问题。

芜湖新兴三号高炉通过一系列的措施，日产稳定在4000吨以上，利用系数创开炉以来最高的3.15，燃料比500公斤，铁水成本1780元/吨铁，长江流域排名靠前。
