李凤涛

（河钢集团承钢公司炼铁事业部  河北  承德  067102）

摘  要：机烧矿、球团矿和焦炭是高炉生产的主要原燃料，它们外形呈块状或颗粒状，流动性较好。由于高炉矿、焦槽容量有限，在实际生产中，一般设置机烧矿、球团矿的中转储矿仓，焦炭的地上堆场或地下中转储焦仓。以上料仓都需要在下方设置皮带输送机，通过一种导料装置将存放的物料放到皮带输送机上，再输往高炉矿、焦槽，本文研发了一种节能环保的导料装置。

关键词：高炉；矿焦；中转料仓；导料装置；研发

1 引言

机烧矿、球团矿和焦炭是高炉生产的主要原燃料，它们外形呈块状或颗粒状，流动性较好。由于高炉矿、焦槽容量有限，在实际生产中，一般设置机烧矿、球团矿的中转储矿仓，焦炭的地上堆场或地下中转储焦仓。这些中转储料仓，一是对前后工序起缓冲作用，减少停机、断料影响生产事故，二是纯粹是起储存物料作用，以上料仓都需要在下方设置皮带输送机，通过一种导料装置将存放的物料放到皮带输送机上，再输往高炉矿、焦槽，本文研发了一种节能环保的导料装置。

2 原高炉矿、焦储料仓存在的问题

目前，机烧、球团矿中转料仓的导料装置有两种结构，第一种是由溜管、扇形阀、簸箕组成的结构，一般溜管截面、扇形阀和簸箕的外形尺寸均相对较小，该导料装置向带式输送机导料时，易卡堵，卡堵时不好处理，产生较多撒料和扬尘；第二种是由溜管、振动给料机组成的结构，生产时必须开动振动给料机，消耗较多电能。

3 新型高炉矿、焦储料仓结构组成及特点

针对以上矿、焦中转料仓原有导料装置结构形式的不足，结合机烧矿、球团矿和焦炭物料自身流动特性，可以统一设计成如下结构形式，更加节能环保，便于操作。

新型高炉矿、焦中转料仓的导料装置，它包括溜管、溜槽、溜斗、溜槽盖板、溜槽出口挡板、溜槽盖板入口密封装置、溜斗密封罩，溜管设置在中转料仓下方，溜管中部设有手动插板阀，溜管下方开口处与溜槽上部相对，溜槽向下方倾斜，溜槽上方安装有溜槽盖板，溜槽盖板与溜管下方开口相对处有溜槽盖板入口，溜槽盖板入口上设置溜槽盖板入口密封装置，溜管下口插入溜槽盖板入口密封装置中，溜槽出口安装有溜槽出口挡板，溜槽位于皮带机上方，溜槽出口和皮带机之间设有溜斗，溜斗正上方设置溜斗密封罩，溜槽出口插入溜斗密封罩的入口中。

溜槽盖板入口密封装置由短接，法兰、溜管下口胶皮唇板组成，短接焊接在溜槽盖板入口上方，短接上方连接法兰，溜管下口伸入法兰，溜管下口和法兰之间的间隙用溜管下口胶皮唇板密封。

溜斗密封罩由溜斗密封罩本体、吸尘管和耐磨手动蝶阀组成，溜斗密封罩本体开有溜斗密封罩入口，溜斗密封罩本体上部与吸尘管连接，溜斗密封罩本体上部与吸尘管之间安装有耐磨手动蝶阀。

溜斗密封罩入口设有溜斗密封罩入口胶皮唇板。

溜槽出口挡板通过转轴安装，转轴穿过溜斗密封罩两端，转轴两端由轴承座支承，溜槽出口挡板通过固定螺栓与转轴连接，在转轴一端焊接扳把，扳把上有挂环，挂环与固定的挂钩相对。

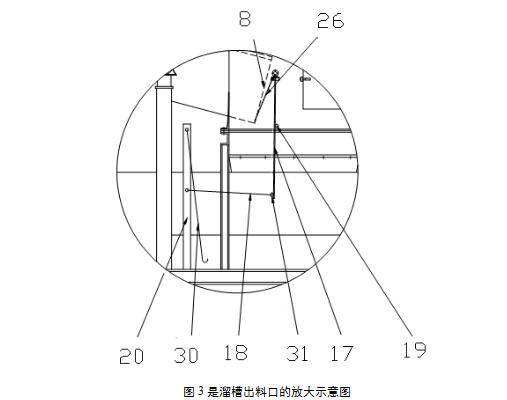

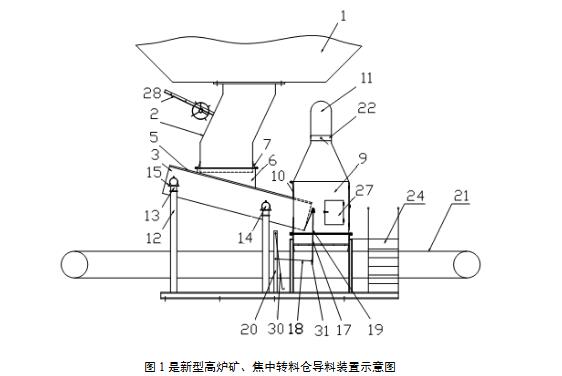

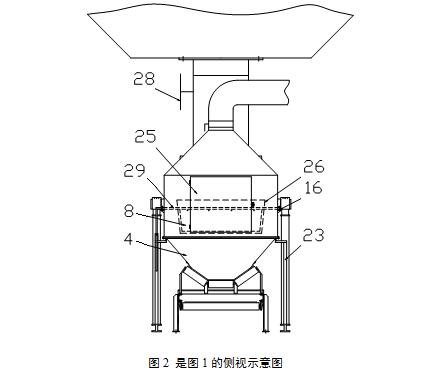

图中标记如下：中转料仓1、溜管2、溜槽3、溜斗4、溜槽盖板5、短接6、溜管下口胶皮唇板7、溜槽出口挡板8、溜斗密封罩9、溜斗密封罩入口胶皮唇板10、吸尘管11、立柱12、弹簧胶墩13、悬臂14、悬臂托15、轴承座16、扳把17、前挂钩18、上挂环19、长条钢板20、皮带机21、耐磨手动蝶阀22、溜斗支架23、走梯平台24、前观察孔25、溜槽出口端面26、侧观察孔27、手动插板阀28、转轴29、后挂钩30、下挂环31。

4 其它导料装置与新型导料装置对比

表1 其它导料装置与新型导料装置对比

5 实施情况

安装新型高炉矿、焦中转料仓导料装置后，物料从中转料仓经过溜管下落到溜槽逐渐平铺开向下流动，料流连续、稳定，不易卡堵大块物料和杂物；物料沿倾斜溜槽流动，无需能量驱动；手动插板阀一般处于常开位置，利用溜槽出口挡板的开启和关闭实现给料和停料，操作非常方便；溜槽盖板入口密封装置和溜斗密封罩相互连通，溜斗密封罩上方设置吸尘管，无粉尘外溢，环保效果非常好。新型高炉矿焦槽中转料仓导料装置结构简单、使用和维护容易，弥补了现有的中转料仓导料装置的缺陷。

6 新型高炉矿、焦中转料仓导料装置的操作

当皮带机开启需要上料时，打开耐磨手动蝶阀，手握扳把，摘开长条钢板的前挂钩和扳把的下挂环的连接，使扳把解除闭锁状态，将扳把逆时针转动180°后,将长条钢板的后挂钩和扳把的上挂环连接上；

当皮带机需要停止上料时，摘开长条钢板的后挂钩和扳把的上挂环的连接，将扳把顺时针转动180°，将长条钢板的前挂钩和扳把的下挂环连接上，使扳把处于闭锁状态，关闭耐磨手动蝶阀；

手动插板阀一般处于全开位置，当手动插板阀下方设备需要检修时，关闭手动插板阀，切断物料。

7 结语

新型高炉矿、焦中转料仓导料装置无需能量驱动，物料自流，料流连续、稳定、不易卡堵，导料装置的密闭性好，无扬尘，设备系统设计简易，设备维护、操作简单。

参考文献

[1] 李凤涛等.一种高炉中转料仓的导料装置.中国.专利号ZL 201620098589.8授权公告日2016年7月6日

[2] 砌筑铁水包用搅拌机的研发 李凤涛   河北冶金  2015（04）

[3] 火车焦炭卸车机的研究与应用 李凤涛等   河北冶金  2018（03）
