淬火时效对4032B铝合金组织和性能的影响

4032B铝合金是耐热锻铝合金，其化学成分和相组成复杂，硅含量高，铸造性好，热膨胀系数小，并具有较好的耐热性能，适于制造活塞及其他耐热零件。

　　4032B铝合金采用工业铝-硅合金(Si含量12%～14.5%)、Fe剂(70%)、Ni剂(70%)、紫铜杆和镁锭、铝锭作为主要原料。Ti以Al-Ti-B丝方式加入，不够时以少量Ti剂(40%)加入炉内予以补充。其化学成分为（质量分数，%）：11~13.5Si，0.3~0.7Fe，0.5~1.1Cu，0.8~1.3Mg，0.1Cr，0.6~1.2Ni，0.25Zn，余量为Al。

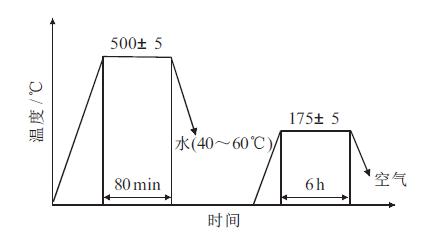

　　所试制的4032B铝合金中，影响其强度与伸长率的主要因素是析出相的浓度与分布。4032B铝合金材料对淬火时效非常敏感，强度随时效后析出相的增多迅速增强，而塑性相应降低；所研制的4032B铝合金棒材T6态的抗拉强度、屈服强度和伸长率的平均值分别为408.70MPa、385.92MPa和3.9%。
