温度对AZ31 镁合金轧制板材冲压性能的影响

浏览:|评论:0条   [收藏] [评论]

张文玉 陈振华 摘要:通过在不同温度下单向拉伸实验,分别沿轧向、45°方向和横向对AZ31镁合金轧制板材的冲压性能进行了研究。结果表明:随着变形温度的升高,板材抗拉强度和屈服…

张文玉  陈振华



摘要:通过在不同温度下单向拉伸实验,分别沿轧向、45°方向和横向对AZ31镁合金轧制板材的冲压性能进行了研究。结果表明:随着变形温度的升高,板材抗拉强度和屈服强度下降,断裂伸长率提高,应变硬化指数和塑性应变比降低,拉伸性能得到改善;温度高于200时,板材的冲压性能得到改善,其屈强比为0.876,应变硬化指数为0.158,塑性应变比为1.307

关键词AZ31 镁合金板材; 变形温度; 显微组织; 冲压性能

镁合金作为一种最轻的金属结构材料, 以其独特的优点得到了越来越广泛的应用,镁合金板材的应用前景更加广阔。但是由于镁的晶体结构为密排六方型,塑性变形能力较差[1-3],限制了镁合金的应用。镁合金在常温下很难进行成形,随着温度升高,活动的滑移面增加,塑性提高,这为镁合金板材的热成形提供了可能[4-8]。因此,为了扩大镁合金板材的应用,对其冲压性能进行研究成为当前镁合金研究的重点之一。

本实验对AZ31 镁合金轧制板材分别沿轧向、45° 方向和横向在不同温度下进行单向拉伸实验,对其冲压性能进行研究,了解变形镁合金塑性变形行为, 为冲压成形工艺的开发提供实验依据。

1 实验材料及方法

实验所用AZ31 镁合金轧制板材经铸造-挤压-交叉轧制的工艺制得, 合金名义化学成分(质量分数)为:Mg-3%Al-0.8%Zn-0.4%Mn。取初始板材挤压方向为轧制方向, 分别沿与轧制方向成0°、45°、90°方向取拉伸试样,拉伸试样按照GB/T4338-1995《金属材料高温拉伸实验方法》规定制得。

XJL-03 型金相机观测轧制板材的金相组织,浸蚀剂配方如下:5g 苦味酸+5 g 冰醋酸+10mL 蒸馏水+80mL 无水乙醇。高温拉伸试验在WDW-E200微机万能试验机上进行,试样标距部分尺寸为15mm×3.5mm 拉伸速度恒定即v2 mm/min,分别在150200250300350 400下进行高温拉伸试验,温差控制在±5,试样在拉伸温度下保温约20min。根据GB5028-85《金属薄板拉伸应变硬化指数(n )试验方法》和GB5027-85《金属薄板塑性应变比(r )试验方法》对AZ31 镁合金板材的n 值和r 值进行测定计算,其中r 值测量在应变量为12%时进行。

2 结果与讨论

2.1 金相组织

1 AZ31 镁合金轧制板材的金相组织。可以看出,板材的晶粒组织较细小,部分为等轴晶,平均晶粒尺寸在10μm 以下。由此可见,对于实验中所用的轧制板材,发生了动态再结晶,形成了大量的细小晶粒。

2.2 单向拉伸曲线

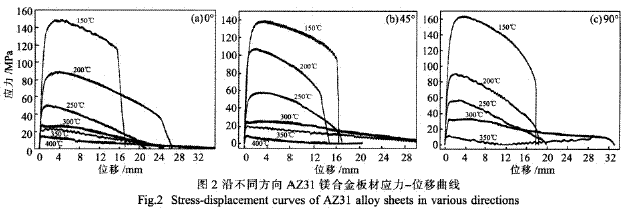

拉伸结果如图2 所示,由图可看出,在拉伸过程中,拉伸曲线呈现出较宽的波动,这是因为在高温拉伸变形过程中,板材不断产生加工硬化和动态回复,两者交替进行,从而使拉伸曲线变宽,且这种趋势随温度的升高而加剧。同时还可看出,在超过300进行拉伸时,拉伸曲线没有明显的硬化阶段,在板材达到屈服点后, 随即达到最大强度, 这表明在温度较高时, 板材变形时的硬化能力减弱, 由高温导致的动态回复引起的软化处于主导地位。

2.3 屈服强度和屈强比

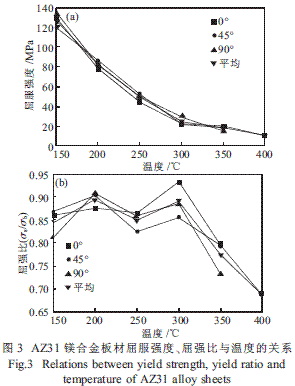

3 AZ31 镁合金板材屈服强度σs、屈强比σs /σb随温度的变化曲线。在冲压过程中,板材屈服强度小则材料容易屈服, 成形后回弹小, 贴模性和定形性较好。此外, 屈服强度对零件表面质量也有影响。如果板材的拉伸曲线不连续而在屈服阶段出现台阶,且台阶长度较大,则经过屈服伸长后,表面就会出现明显的滑移线痕迹而导致零件外观粗糙。实验表明, 镁合金板材在室温和高温下拉伸时其拉伸曲线均无明显的屈服点。镁合金板材冲压成形后,零件回弹小,且具有较好的贴模性和定形性,成形零件表面质量好。

由图3(a)可看出,随温度的升高,AZ31 镁合金板材沿各方向的σs均降低,其平均σs150时的127.6 MPa 降低至400时的9.3MPa。板材σs的降低表明,随温度的升高,板材容易进入屈服点,开始塑性变形,这有利于降低成形后的回弹,提高成形件的尺寸精度,减少后续的精整工序。

在板材冲压工艺中, 屈强比对板材冲压成形性能影响较大。由图3(b)可看出,AZ31 镁合金板材沿不同方向的σs /σb随温度的升高先增加, 其平均σs /σb150时的0.847 增加至200时的0.895 而后又有所降低,但在温度上升至300时,则又增加至0.891,之后随温度的升高,其σs /σb急剧减小。这种呈“M”形变化的趋势表明,温度对AZ31 镁合金板材σs /σb的影响比较复杂。因此,在考虑σs /σb对拉伸性能的影响时, 就应该合理的选择拉伸成形温度区间,以得到最有利于拉伸成形的σs /σb 。根据σs /σb小,板材由屈服到达最大强度的塑性变形阶段长,则有利于冲压成形的原则,由此可选择较低(<150)或较高(>300)的温度进行,而实际上根据前面分析可知, 温度过低或过高均不利于AZ31 镁合金板材的成形,所以,综合上述分析,从其屈强比呈“M”形的变化曲线看,在250左右进行拉伸,应该比较有利于板材的拉伸成形。

2.4 断裂伸长率、应变硬化指数和塑性应变比

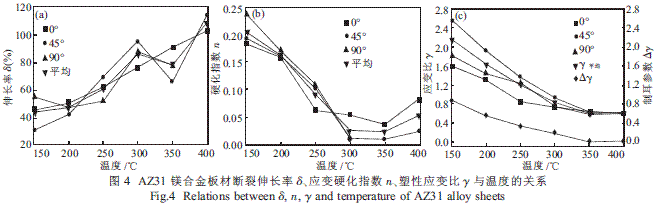

4 给出了AZ31 镁合金板材断裂伸长率δ、应变硬化指数n 和塑性应变比γ 随温度的变化曲线。一般来讲,板材的伸长率较大时,板材具有较大的塑性变形稳定性, 在变形时不易产生局部的过大变形而导致破裂。由图4(a)可知,AZ31 镁合金板材的δ随温度的升高,基本呈线性增加,其平均δ 150时的43.8%增加至400时的109%。这表明,温度对AZ31 镁合金板材δ 的影响显著,因此,在拉伸成形过程中,采用较高的拉伸温度,AZ31 镁合金板材δ 得到提高,将有利于拉伸成形。实验所测得的δ 沿45°和90°方向在150350时有波动的现象,这是因为影响板材δ 的因素较多, 除了板材固有的杂质、孔洞等缺陷外, 拉伸过程中试样的装夹、温度控制的精度等均会对其产生一定的影响。根据Chen[9]的实验研究,AZ31 镁合金板材的δ 随温度的升高呈线性增加。

应变硬化指数n 反映了板材变形过程中的变形硬化能力,即n 值高的板材抵抗缩颈的能力高,均匀变形阶段长。因此,在冲压工艺中,为了获得优良的冲压性能,通常希望板材的n 值尽可能的大。对于镁合金而言,一般随着温度升高,n 值减小[10]。但影响镁合金板材n 值的因素目前还不十分清楚, 有研究表明[11]n 值与板材的热处理温度有关。例如,AZ31镁合金的n 值随热处理温度升高而增大。由图4(b)可知,随温度的升高,AZ31 镁合金板材的n 值逐渐降低,其平均值由150时的0.205 降低至350时的0.025。这表明,随温度的升高,就n 值而言,不利于AZ31 镁合金板材冲压性能的提高。还可看出,总体上n<0.25 这说明实验所用AZ31 镁合金板材的n 值较小。由于n 值的测定对实验精度要求较高,在实验过程中容易出现误差,所以,在400左右,n值出现一定的反弹升高,即可能是由实验误差所致。因根据Yoshihara [12]的研究,对于AZ31 镁合金板材,在100400℃,n 值随温度的升高而线性降低。而图中n 值的变化则有所波动, 在低于350时,n值随温度的升高而降低。

塑性应变比r 反映了薄板在成形过程中抵抗变薄或变厚的能力,r 值对拉伸成形性能影响很大。r值大,板材平面方向比板厚方向容易变形,拉伸毛坯在径向收缩时不容易起皱, 并且拉伸力也小,传力区不容易拉裂,有利于板材的拉伸成形。制耳参数反映了板材在平面内各方向的塑性各向异性。板材不仅呈现塑性厚向异性,在板材平面内各个方向也呈塑性各向异性,即板材的塑性各向异性,其程度可用差值Δr 表示。板材的塑性平面各向异性常会使拉伸件口部出现制耳, 而制耳的大小和位置与Δr 有关,它随角度的变化与r 值的变化是一致的。在r 值较低的方向,板材变厚,筒壁高度较低。在具有高r值的方向,板材厚度变化不大,故筒壁高度较高。当Δr>0 时,制耳在0°和90°处出现;当Δr<0 时,制耳在±45°处出现[13]。若Δr 过大,高r軃值对LDR 的有利影响便消失了。冲压后制品如产生制耳,必须切除。这样不仅增加了金属的损耗和切边工序, 而且还会因各向异性使冲压件产生壁厚不均, 影响生产效率与产品质量。

由图4(c)可知, 随温度的升高,AZ31 镁合金板材的Δr 递减,由150时的0.858 减小至350时的0.170。这表明,温度升高,有利于板材各方向均匀变形,降低拉伸件制耳高度,这将有利于提高拉伸件的LDR 和成形质量,减小材料的修边余量,提高材料的利用率。

3 结论

(1) 随变形温度的升高, 板材抗拉强度和屈服强度下降,断裂伸长率提高,应变硬化指数和塑性应变比降低,拉伸性能得到改善。

(2) 温度高于200时,板材的冲压性能得到改善,其屈强比为0.876,应变硬化指数为0.158,塑性应变比为1.307



参考文献:

[1] 余琨,黎文献,王日初,等.变形镁合金的研究、开发及应用[J].中国有色金属学报,200313(2)277-288

[2] 陈振华,严红革,陈吉华,等.镁合金[M].北京:化学工业出版社, 200419-20

[3] 李姗,王伯健.变形镁合金的研究与开发应用[J].热加工工艺,200736(6)65-68

[4] Koike J Ohyama R Kobayashi T et alGrain-boundary slidingin AZ31 magnesium alloys at room temperature to 523K [J]Materials Transactions200344(4)445-451

[5] Agnew S R zgr D Plastic anisotropy and the role ofnon-basal slip in magnesium alloy AZ31B [J] InternationalJournal of Plasticity 2005211161-1193

[6] Agnew S R Tomé C N Brown D W et al Study of slipmechanisms in a magnesium alloy by neutron diffraction andmodeling [J]Scripta Materialia 2003481003-1008

[7] 范立坤,王荣,张平,等.AZ31 镁合金板料等温拉伸[J].热加工工艺, 200837(3)71-73

[8] 程永奇,陈振华,傅定发.镁合金拉伸工艺的研究与进展[J].热加工工艺,2004(11)52-55

[9] Chen Fuh-Kuo Huang Tyng-Bin Chang Chih-KunDeepdrawing of square cups with magnesium alloy AZ31 sheets[J]International Journal of Machine Tools & Manufacture2003431553-1559

[10] 軽金属協會. マグネミウム合金展伸材の标准性质の测定研究[J].軽金属協會,1961(11)657-659

[11] 田浩彬,康达昌.板料n 值测量方法的研究[J].塑性工程学报, 2003 110(11)36-39

[12] Yoshihara S Yamamoto H Manabe K Formabilityenhancement in magnesium alloy deep drawing by local heatingand cooling technique [J]Journal of Materials ProcessingTechnology2003(143/144)612-615

[13] Kaiser F Bohlen J Letzig D et alCorrelation ofMicrostructure and Mechanical Properties of Rolled MagnesiumSheet AZ31[A]Preceedings of the 6th International Conferencein Magnesium Alloy and Their
