太钢不锈钢冷轧带钢全连续生产线工艺及装备
武志平
(山西太原不锈钢股份有限公司  冷轧厂)
1 概述
    不锈钢冷轧带钢在不锈钢领域占有十分重要的地位,约70%的不锈钢转化成了冷轧带钢,成为市场消费的主要产品形式。不锈钢冷轧带钢具有强度高、加工硬化快、品种规格多等特点,而且表面质量要求极其苛刻,其工艺复杂,生产难度大。国际上普遍采用单机架多辊可逆轧机(或连轧机组)、退火酸洗机组、精整机组等多工序组合生产。其特点是工序分散、物流迟滞、生产周期长、效率低、成本高。
    近年来,随着原材料价格不断上涨,资源、能源的短缺,环境保护的压力,加之产品结构的升级,高端产品市场供给能力不足等,不锈钢冷轧带钢突出显示效率低、质量稳定性差、成本高、利润空间狭小等问题。开发不锈钢冷轧带钢制造新工艺、新技术、新装备成为行业提升质量、提高效率、降低成本的迫切愿望。
    太钢在国家专项资金支持下,历时七年,对不锈钢冷轧带钢流程进行大胆革新,创造性地把各个独立的不锈钢冷轧生产单元有机集成在一条生产线上,解决了多工序工艺匹配优化设计、铁素体等特殊品种高质量生产、全线高效精准运行及智能控制等一系列难题,实现了不锈钢冷轧带钢全连续生产线技术集成与创新。该工程设计工艺先进,布置紧凑,物流高效,装备国产化率高,成本低,质量优。项目获得2016年度全国冶金行业优秀工程设计一等奖,2016~2017年度国家优质工程奖。
    太钢不锈钢全连续冷连轧生产线共设计有两条机组,包括铬钢(400系列)专用生产线一条和镍钢(300系列)专用生产线一条,产能共计100万吨/年。产品填补多项国内空白,替代进口。产品覆盖300和400系不锈钢30多个品种,覆盖大部分铁素体和奥氏体不锈钢,包括430、409、410、429、439、441、443、304、316、301等。产品已广泛应用于国防、建筑、家电、汽车、航天、铁路等各领域,为不锈钢民族工业发展作出了贡献。产品的表面质量均匀一致,性能、尺寸精度、板形等质量指标达到国际领先水平。2018年相关技术获得国家“冶金科学技术奖”一等奖。
    该生产线将“五机架连轧机、退火、酸洗、平整、拉矫、纵切”等单一的生产机组有机地集成在一条线上,建设不锈钢冷轧带钢“六位一体”的全连续生产线,为世界首创。经过一次上卷和一次卸卷即可产出成品,减少了生产过程环节,简化了流程,提高生产效率,降低工艺介质消耗。该生产线由于工序高度集成化,设备运行极其复杂,技术要求高,控制难度大,代表了当今世界不锈钢生产的最高技术水平。2017年入选工业和信息化部“智能制造试点示范项目”。
    该生产线投资低、占地面积小、低耗节能、绿色环保。与传统单工序生产相比,投资减少18%、占地减少65%、岗位减少50%、效率提高40%、成材率提高4%、能耗降低7%、成本降低21%、制造周期由2~3天缩短到4小时。
    该生产线拥有多项自主知识产权,授权专利48件,其中发明专利26件,企业专有技术49件。经专家评价,总体技术达国际领先水平。2014年12月投产至2017年底,累计生产不锈钢281万吨(含出口50.1万吨),新增利税24.17亿元,上缴税收3.15亿元。
    太钢不锈钢冷轧带钢全连续生产线对不锈钢冷轧带钢生产方式具有巨大推动作用,为高质量、高效率、低成本的不锈钢冷板制造提供了新模式。作为山西省“十二五”规划重点项目,有效地促进了我国不锈钢结构升级和绿色转型发展,成为世界不锈钢冷轧生产技术的标杆,对不锈钢冷轧规模化发展有引领和示范作用。
2 主要工艺及装备
    全连续生产线主要装备包括开卷机、激光焊机、入口活套、五机架连轧机、轧机出口活套、退火炉、酸洗段、酸洗出口活套、平整机、拉矫机、平整出口活套、切边剪、剪切出口活套、卷取机。设备总长750m,全线带钢最大长度7900m。机组下卷产品可直接包装交库。设计宽度1000~1650mm,设计厚度0.5~3.0mm最大卷重40吨。其设备布置如图1所示。

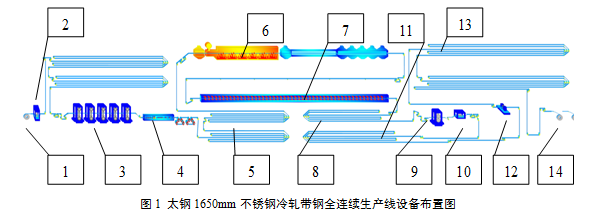

  注:1-开卷机,2-激光焊机,3-连轧机,4-轧后脱脂段,5-轧后活套,6-退火炉,7-酸洗段,8-酸洗出口活套,9-平整机,10-拉矫机,11-平整后活套,12-纵切剪,13-剪切出口活套,14-卷取机。
2.1激光焊机
    激光焊机具有焊接精度高、生产效率高、自动化程度高等优点,采用高纯CO2作为激光发射介质,从工作侧到驱动侧焊接,可选择填丝焊接和无填丝焊接,主要焊机参数如表1所示。

表1激光焊机参数
项目 参数
最大功率 12KW
焊接速度 1.0~10.0m/min
焊缝间隙 0~1.0mm(可连续调整)
焊接宽度 600~1650mm
焊接厚度 0.3~6.0mm
带填充焊丝:DH≤1.0mm , H1≤1.3H2                 无填充焊丝:DH≤0.6mm ,H1≤1.2H2

注:DH为焊接前后带钢厚度差,H1、H2为前后带钢厚度。
    激光焊机焊缝可保证生产的铁素体不锈钢和奥氏体不锈钢可连续承受五机架最大83%变形量、最大1000KN张力和在最小弯曲半径16mm连续206次正反弯曲等苛刻条件而不断带。
    激光焊接后有在线退火,能够使焊缝的晶相组织得到较好的回复,保证焊缝的强度和韧性。配置了在线焊缝检测系统,能够对焊缝高度、平坦度等进行在线检测,有问题的进行报警,方便操作人员进行焊缝质量的精确判断。同时配置了杯凸试验机和弯曲试验机,能够对焊缝进行破坏性的检测,对判断焊缝质量的好坏提供依据。
2.2连轧机
    针对铁素体不锈钢和奥氏体不锈钢轧制变形抗力和加工硬化差异,两条专业化生产线采用了不同的轧机配置的五机架连轧机,如表2所示。

表2 连轧机参数
项目 400系专业生产线 300系专业生产线
轧机机型 CVCPlus-6-High  Z-High
支撑辊辊径 1300~1400mm 1120~1200mm
中间辊辊径 510~560mm 375~400mm
侧支撑辊径 - 138~143mm
工作辊辊径 420~470mm 140~160mm
弯辊 中间辊﹢650/~450KN
工作辊﹢500/~350KN
中间辊±220KN
最大轧制力 25000KN 18000KN
    五机架连轧机可实现最大变形量83%,配有智能化的测量与控制系统,测厚仪、测速仪、测宽仪、张力计、板型仪等,可实现厚度和板型等重要参数动态高精度控制,厚度精度达到±0.01mm,板型精度达到±8I。400系专业生产线测控系统配置如图2所示,300系专业生产线测控系统配置如图3所示。焊缝通过轧机有全轧模式、半轧模式、不轧模式三种,可满足不同生产需要。

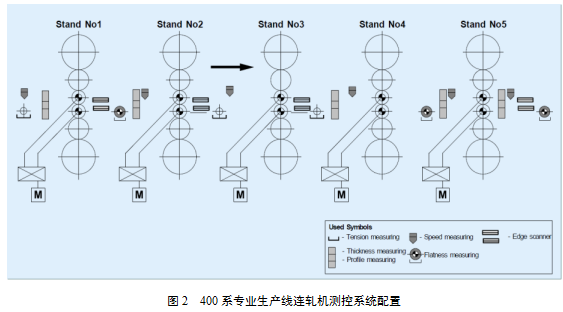

    根据两条专用线轧机机型差异,轧制润滑与冷却自主开发了两种不同的轧制润滑液,实现轧制过程稳定和带钢表面质量良好。润滑液循环系统分A、B两个系统,1-3#机架由A系统供液,4-5#机架由B系统供液。每个循环系统配有磁过滤、平床过滤器及加热冷却系统,循环油箱一备一用。
    连轧机后配有事故剪和焊机,以供轧制发生断带事故时应急处置,事故处理时间大大缩短,作业率得到有效提高。
    事故焊机后配有轧后脱脂清洗机,主要包括脱脂段、刷洗段、最终清洗段和烘干段,见图4。脱脂段用来清洗轧机轧制后带钢表面的油脂,为后续工艺段处理做准备。轧机脱脂设备采用统一的电气自动化系统进行控制,通过自动化系统控制实现了传动、工艺功能和仪表相关的过程控制、工艺参数控制和过程监视。操作工通过HMI输入的数据,过程信息、机组状态和各种测量值以符号和图表的形式在HMI画面上显示。主要过程参数,即温度,压力和流量,液位等在控制室中显示出来,而重要的操作参数都自动的由PLC系统自动控制。带钢在脱脂段最大速度能达到370m/min,经过脱脂处理后的带钢表面残油量维持在0.25mg/m2以下,均达到国内外领先水平。

2.3退火炉
    退火炉根据大型化的特点,采用退火炉分段,设置两段预热段,既可节约能耗,也避免炉体过长带来的擦划伤弊端。退火炉采用世界先进的二级加热模式,有效的提高了钢带在退火过程中的稳定性,对不锈钢的性能提升起到至关重要的作用,同时此退火炉的炉体采用整体砌筑模式,大大的提高了炉体自身的蓄热能力,使天然气的热利用效率提高了1%,为节约能源创造了条件。
    退火炉采用连续水平式退火炉,主要由预热段、加热段和冷却段组成,全长303m。预热段和加热段采用分割式,包括两个加热段和两个预热段,每个加热段前有一个预热段。加热段共分18个加热区,每个加热区有14或16个加热烧嘴。采用天然气做为燃料,空气作为助燃气体,辐射加热带钢。冷却段分为空气冷缺段和雾冷段,空气冷缺段分12个区,雾冷段分2个区。退火炉主要参数如表3所示。

表3 退火炉参数
项目 参数
燃料压力 50~60KPa
助燃风机风量 1号炉 850m3/min
2号炉 800 m3/min
烧嘴数 272个
退火最高温度 1300℃
最大线速度 170m/min
最大TV值 400系专业生产线  177
300系专业生产线  185
    根据加热曲线设计,272个烧嘴加热能力设计范围为0.371~1.62GJ/h。退火炉配有54个热电偶、6个高温辐射计对炉内气氛温度和带钢温度进行监测和控制。为保证炉内气氛稳定和热量利用,炉压采用5~20Pa微正压控制。
    为防止带钢在炉内跑偏和划伤,张力不宜过小,但张力过大会造成带钢拉窄,甚至断带。由于退火炉较长,张力控制难度较大,退火炉内配有三处纠偏装置,并自主开发并采用了独特的弹跳辊设计,可实现炉内张力高精度稳定控制。
2.4酸洗
    酸洗采用世界先进的电解中性盐+浅槽紊流酸洗模式,比传统不锈钢表面钝化效率提高70%,同时降低介质消耗,不仅节约了成本,而且也减少了废弃物的排放,减少对环境的污染。
    酸洗采用电解酸洗和化学酸洗相结合的方式,根据不同钢种可对酸洗介质进行选择。电解酸洗包括中性盐电解酸洗和酸电解酸洗,中性盐采用硫酸钠,酸电解采用硝酸,化学酸洗采用硝酸和氢氟酸混合酸。酸洗参数如表4所示。

表4 酸洗参数
酸洗区域 项目 参数
中性盐电解
(硫酸钠)
酸洗长度 2*58m
浓度 150~220g/l
PH 5~7
电解处理时间 38.1s(速度170m/min)
酸电解
(硝酸)
酸洗长度 56m
浓度 100~150 g/l
电解处理时间 15.4s(速度170m/min)
混合酸洗
(硝酸+氢氟酸)
酸洗长度 400系专业生产线  61m
300系专业生产线  85m
浓度 硝酸50~200g/l
氢氟酸0~30g/l
酸洗时间 400系专业生产线  21.2s
300系专业生产线  29.6s
    采用浅槽紊流酸洗方式,最大酸洗速度170mmin。在中性盐电解酸洗、酸电解酸洗和混合酸洗后分别配有刷洗机,可避免各部分酸洗介质相互污染,保证了介质稳定性。在混合酸洗后刷洗机之后配有最终清洗和烘干机,保证了带钢除鳞后表面清洁。
2.5在线平整机和拉矫机
    设置在线平整机和在线拉矫机,其主要作用通过压力、张力的作用以达到改善不锈带钢表面的光亮度和提高其使用性能的目的。在线同时集成平整机和拉矫机,可以满足不锈钢不同表面等级的精整要求,同时可大幅度减少离线平整拉矫造成的成材率损失和工序成本损失,且有效降低了投资。
    在线平整机和拉矫机串联配置,可实现2B、2D两种表面产品消除屈服平台,提升板型精度的个性化需求。平整采用两辊干式平整机,其主要参数如表5所示。拉矫机为一拉两矫式,共3对辊盒,上辊盒可以活动,下辊盒固定,分为三辊辊盒和六辊辊盒。六辊辊盒包括1根工作辊,2根中间辊和3根支撑辊。三辊辊盒包括1工作辊和2个支撑辊。其中1号辊盒为六辊,2、3号为三辊。

表5 在线平整机参数
项目 参数
平整辊直径 810~860mm
最大平整压力 12000KN
平整延伸率 0.3~1.0%
最大弯辊力 300KN
最大张力 200KN

表6 在线拉矫机参数
项目 参数
三辊辊盒辊径 支承辊74mm
  工作辊150mm
六辊辊盒辊径 工作辊35 mm,
  中间辊52mm
  支撑辊74mm
最大张力 410KN
拉矫延伸率 0.3~3.0%
2.6在线纵切剪
    采用了快速剪刃更换技术、高精度焊缝跟踪技术、入口高精度纠偏控制技术、废边特殊导槽入导向设计技术、无张力废边卷取缓冲技术等,创造性地实现了在大规模生产线上集成在线切边功能。
    在线切边采用世界上先进的双头360°快速旋转模式,同时对不锈钢在切边过程中容易 产生下勾的问题增加螺旋修磨技术,对于连轧机出现部分区域厚度变化的特点采用切边间隙自动调节等控制专利技术,有效地提高了切边利用效率。在线纵切剪克服了在线高速连续生产时焊缝精准定位识别、剪刃快速更换、带钢中心对准精度等难题,实现切边宽度精度±0.5mm以内。采用双头旋转刀头,实现快速在线换刀,设计了专用的连续废边快速处置系统,保证了带钢切边高效连续稳定运行。
3 关键技术与创新
    以“五机架连轧机+退火酸洗线+平整机+拉矫+纵切”为核心的“六位一体”的全连续不锈钢冷轧带钢生产线,涉及工艺、装备、产品、控制等多个技术领域,对全流程的衔接和匹配技术,装备的功能和精度控制,全线的高效稳定运行,一体化的产品质量和生产管理等提出了更高的要求。太钢冷连轧技术团队通过开发一系列的关键技术与创新,成功地实现了全连续生产线的稳定高效运行和产品质量的持续提升。
3.1 开发出多活套高精度双保护缓冲控制、炉区弹跳辊高精度张力控制、在线快速定宽切边等关键技术,实现了“连轧+退火+酸洗+平整+拉矫+纵切”六位一体全连续生产线技术集成创新。
    该系列关键技术为全线的整体稳定连续高效运行创造了条件。
    活套的主要作用首先是储存足够的带钢,在全线工艺焊接、工艺换辊或工艺换刀时,带钢仍能连续运行;其次是张力缓冲,由于不同工艺设备之间靠活套柔性连接,活套设计应当满足多工序串联集成条件下缓冲张力最优。开发了多活套高精度双保护缓冲控制技术,实时采集现场速度信息及时降低活套张力,实现了高集成度下各工序之间的柔性连接。
    切边剪在线高速定宽切边,其难度就大大增加。具体表现为焊缝精准定位识别难、剪刃快速更换难、废边快速处置难、要求带钢中心对准精度高、剪刃间隙需要动态补偿等。为此,开发了圆盘剪在线快速更换、废边在线处理等技术,实现了在线快速定宽切边功能和在线高速切边。业内首次实现将纵切集成在大规模连续生产线上。
    对于全长300米的超长退火炉,存在不同品种和规格的工艺过渡,炉区的张力无法固定,传统的生产线依靠手动调整张力以适应这种变化。开发了炉区弹跳辊高精度张力控制,实现了在速度或规格变换时炉内张力的稳定。
3.2 开发出厚规格窄热影响区高效激光焊接、基于轧制力与变形量控制模型的品种规格快速切换、超纯铁素体不锈钢快速加热分级冷却等关键技术,实现了 300系、400系不锈钢冷轧带钢多规格、高效率、低成本的稳定生产。
    该系列关键技术体现在厚规格铁素体钢焊接、不同规格品种过渡段轧制、热处理工艺技术等方面,解决了连续生产条件下焊接、品种规格快速切换、全线稳定通板等难题。
    与其它焊接工艺不同的是,焊缝的强度和塑性首先必须满足五机架连轧机83%大变形的要求,其次能够承受全线206次以上的正弯、背弯等反复弯曲(最大弯曲180°)而不至于发生断裂。尤其是厚规格铁素体不锈钢,由于其焊接性能较差,保证焊缝质量尤为重要。开发了厚规格超窄热影响区铁素体钢焊接技术等确保了焊缝的通板能力。
    在连续生产线上,不同品种、不同厚度和宽度之间的切换很频繁,其切换时确保焊缝稳定轧制又不损伤轧辊辊面是最基本的要求,通过基于轧制力与变形量控制模型的轧制技术解决了这一难题。对阶梯型焊缝实行优化轧制,实现了多品种规格快速切换的轧制控制模式,使全连续生产线能够满足多品种、多规格、小批量生产。
    铁素体不锈钢,尤其是超纯铁素体热处理工艺窗口很窄,对快速加热和冷却速率有极为苛刻的要求,对此开发了超纯铁素体不锈钢快速加热分级冷却技术解决了这一难题。通过控制热处理温度、保温时间和分级冷却速度,提高了产品的延伸率,降低了屈强比,有效地提高产品的加工性能,极大地满足了以汽车排气管为代表的对产品复杂加工的特殊变形要求。
3.3 开发出专用弥散型水基润滑液与轧制润滑、低氧气氛退火与轻度酸洗等关键技术,表面质量要求高的430(2B)产品粗糙度Ra达到0.04μm,实现了不锈钢高表面质量生产。
    该系列关键技术为专用弥散型轧制润滑液、低氧气氛退火与轻度酸洗等,解决了连续生产条件下提高不锈钢冷轧带钢质量稳定性和一致性,降低表面粗糙度等难题。
    质量控制的目标是实现产品的一致性、均匀性和稳定性。由于全连续生产线7900米长,质量控制点1500多个,要达到这样的目标难度非常大。针对产品的表面质量,通过对轧制润滑液的研究,开发了专用弥散型轧制润滑液与轧制润滑技术,极大地减少了带钢表面色差;通过对炉内气氛的控制,开发了低氧气氛退火与轻度酸洗技术,提高了表面的均匀性、一致性。开发了轧辊粗糙度梯度配置技术,实现了430(2B)等产品表面粗糙度Ra达到0.04μm水平,满足了高端领域用户需求,并在此基础上研发了430系列高档面板等10余种高端产品,得到用户高度评价。
3.4 开发出环形网络冗余系统控制技术、大数据智能管理系统、物联网物料规划系统等,实现了生产和质量的稳定控制。
    该系列关键技术属于智能控制技术方面,主要是环形网络冗余技术的开发和应用,它有效地降低了故障频次,非常适用于设备多样化、大型化、控制难度高的全连续生产线。
    对于集成度如此高的生产线,首先各个单元必须完成单个设备的基础自动化控制,如顺序控制等,并建立所属的数学模型,如物料跟踪控制模型等。其次关键模型要具有自适应自学习系统。然后通过环形网络冗余技术将各个单元有机统一起来,搭建过程控制平台,完成过程跟踪与显示、模型计算与优化、过程数据采集与处理等。
    为了将智能化由设备、运行、生产延伸至决策、管理等环节,还设计开发了基于物联网的物料规划系统、基于大数据的智能管理决策系统。保证生产线的平稳高效运行的同时,推动了不锈钢冷轧技术与智能科技协同发展,开拓了全新的“无人化”与“智能化”的管理模式。
4 智能制造
    太钢不锈钢冷连轧智能工厂分为智能决策层、智能管理层、智能控制层、智能装备等四个层级,各层级之间通过一体化网络实现数据互联。各层级的数据由大数据平台进行采集分析。智能管理层的应用功能,及大数据分析功能通过基于虚拟化服务器的云平台实现。智能工厂功能架构规划如图5所示。
    配置了符合设计要求的数据采集系统和先进控制系统。生产工艺数据自动数采率达到了98.3%,工厂自动化控制系统投用率达到100%,实现了关键生产环节基于模型的先进控制和在线优化。
    机组配置了完善的工艺控制模型,主要包括:轧机控制模型、酸洗控制模型、退火炉燃烧控制模型等。轧机控制模型的主要功能包括:设定计算、短期及长期自适应、钢种维护、模型参数管理、离线设定与模拟轧制、甩机架轧制等功能。酸洗控制模型的主要功能包括:酸洗速度控制、酸洗温度控制、浓度在线分析、浓度控制、酸洗质量判定等。退火炉燃烧控制模型的主要功能包括:炉温设定、自动板温控制、燃烧控制模型等。
    建设了智能质量管理控制系统,通过对冷轧过程各工序质量数据的分析汇总,找出产生质量问题的因素,并给出改进建议。对生产质量进行实时监控,对质量异常能够快速反应,并提出相应的改进途径。基于大数据平台综合分析来料、质量仪表检测、设备状态、控制过程参数等因素,对质量异常提前预警,建立重要工艺质量参数和性能结果数学模型,对产品性能进行预测。建立换算规则,将跨工序工艺参数进行叠加,通过板坯和卷板需求工艺参数、质量数据对比,实现全流程质量追溯。
    采用基于图像识别、图像处理的表面质量检测仪表,采集带钢表面检测数据,通过与缺陷样本库进行比对,实时判断和控制表面缺陷,提高带钢表面质量。基于大数据分析,实现了表面自动判定,与专职检验人员判定相比提高了一致性和准确性。
    建立了实时数据库平台,并与过程控制、生产管理系统实现了互通集成,工厂生产实现了基于工业互联网的信息共享及优化管理。从生产管理的角度考虑,为生产管理人员和技术人员提供一个生产监控分析平台,可以实时在线查看车间的技术经济指标,车间生产异常可以实时推送到相关的管理人员,以对异常进行快速反应和处理。依据此平台可以使相关人员快捷准确的对生产进行分析,减轻相关人员的工作量,减少收集数据的无效活动。最终形成一套有效、便捷、科学的管理工具来监控与优化生产过程。
    建立了制造执行系统(MES),并与企业资源计划管理系统(ERP)集成,生产计划、调度均建立了模型,实现了生产模型化分析决策,过程的量化管理,成本和质量的动态跟踪。
    建立了企业资源计划管理系统(ERP),在供应链管理中实现了原材料和产成品配送的管理与优化。利用云计算、大数据等新一代信息技术,在保障信息安全的前提下,实现了企业经营、管理和决策的智能优化。
    建立了产销一体化系统,其作用主要体现在两个方面:一是纵向集中,实现由制造部直接管理机组生产计划,减少中间环节,提高生产效率,减少非计划生产。二是横向贯通,包括销售、采购、生产制造贯通和炼钢、热轧、冷轧全产线贯通两个层面,使销产衔接顺畅,合同可有效跟踪,优化排产计划,减少非计划库存。
    ERP系统、产销一体化管理系统、MES系统及过程自动化、基础自动化系统构建了完整的企业自动化、信息化管理系统。各级系统在销售、物流、生产、质量、能源等各方面紧密配置,实现了从智能决策、智能管理、智能制造到智能装备的全面的智能车间架构。
    实现了二级系统与三级系统的100%连接互通,数据直达,无需人工参与。冷连轧车间利用MES与WTM(仓储与运输管理)模块与无人天车及其定位系统、原料钢卷地下运输链连为一体,优化运输工具的调度,直接生成运输命令,现场不需要指吊工等传统指挥人员的参与,初步具备“无人工厂”的雏形。
    太钢不锈钢冷连轧智能车间的成功将为传统制造行业转型升级探索出一条行之有效的道路。通过示范,引领传统行业向智能化、信息化方向发展,实现创新驱动、效率提升、质量提升,绿色可持续发展,为我国建设制造强国的宏伟目标贡献力量。
5 节能减排和绿色环保
    该生产线开发使用了一整套基于节能减排、循环经济和绿色环保的工艺技术。生产线配套了完整的环保设施系统,主要包括油雾风机系统、酸净化系统、混合酸再生系统、硫酸钠净化系统、酸雾净化系统、水处理系统,实现了废物循环利用,有害物质排放指标达到世界领先水平。
    该生产线的节能减排、循环经济和绿色环保的工艺技术均达到国际领先水平,树立了不锈钢行业绿色环保新标杆。
5.1 节能降耗
    该生产线采用了世界先进的余热回收技术,退火炉系统采用废气余热加热助燃空气和利用余热锅炉产生蒸气重复使用,实现节能的目的,吨钢综合能耗下降6.55%,回收能源增加6.8%。
    退火炉的炉体采用整体砌筑的模式,大大的提高了炉体自身的蓄热能力,使天然气的热利用效率提高了1%。
5.2 废气处理
    在轧制带钢过程中,由于带钢与轧机接触过程中需要用冷却油进行润滑、冷却和清洗,冷却油或乳化液在使用中经历了泵循环、喷雾、射流与带钢接触,形成细小液滴漂浮在工作环境中,并依附在被加工表面,随着整个轧制过程的高温不断蒸发,形成油雾,其粒径一般在10-2~102um之间,油粒进入空气后,容易引起环境、设备、工件污染,同时对人体健康造成危害。连轧机采用了先进的排烟系统,乳化液烟雾颗粒排出率在1%以下,回收利用率99%以上。
    排烟系统采用油雾净化器对油雾进行收集,油雾净化器的工作原理是:吸入的雾状物及粉尘进入油雾收集器首先与惯性碰撞板相撞落下,之后由过滤器将大颗粒的雾状物除去,在叶轮的作用下把雾状物粗粒化,提高下一步滤网的过滤效果,滤去细小的油雾。产生的废气经收集后由油雾处理器进行处理,排放口油烟的浓度达标。油雾处理器的处理风量分别为6万m3/h、18万m3/h,排气筒高度分为35m,出口气体油雾浓度小于5mg/m3
    脱脂工序采用NaOH溶液作为工艺介质,在脱脂过程中也会产生一定量的碱雾,设计上采用对碱槽加盖密封,并设抽风系统,使槽内呈负压,抽出碱雾送往气液分离器,经气液分离器分离后排入大气,处理效率为80%,废气中碱雾的排放浓度小于20mg/m3
对于含酸废气,采用对酸槽加入酸雾抑制剂(酸雾抑制剂可以使酸雾产生量减少50%以上),同时加盖密封,并设抽风系统,使槽内呈负压,抽出的酸雾送往净化塔。然后首先经过空气/空气热交换器被加热,经过燃烧炉煤气的燃烧被加热到反应要求温度(360℃),经过第一道静态混合装置与被压缩空气喷化的尿素溶液混合,经过四道静态混合装置充分混合后在催化剂格珊的催化作用下反应生成N2和H2O,再经空气/空气热交换器被冷却经烟囱被排出。该反应原理为选择性催化还原反应(SCR),催化装置为格珊装置,格珊规格为150㎜×150㎜,催化剂成分为TiO2和WO3、V2O5,见图6 。混酸酸雾经过净化的气体经排气筒排放,废气中硝酸浓度为30mg/m3,氢氟酸浓度为5mg/m3,氮氧化合物的浓度为235mg/m3。

5.3 废酸处理
    酸洗系统配置了硫酸钠回收再生系统(NPU)、酸再生系统(ARP)、酸净化系统(APU)、酸雾净化系统等设施,实现废物循环利用。

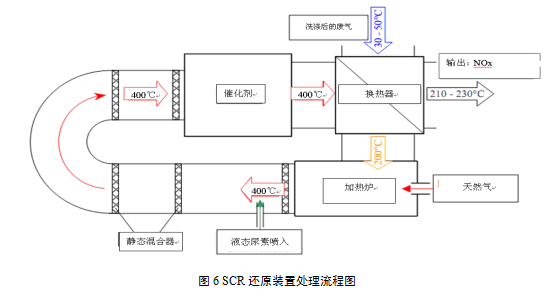

酸洗产生的废气采用了洗涤喷淋和氮氧化物SCR相结合处理技术,实现了有害气体零排放。经酸雾处理后排放的烟气HF小于5mg/Nm³,NOx气体小于90mg/Nm3 ,HNO3酸雾小于50 mg/Nm³,颗粒物小于15mg/Nm³。
    酸净化系统(APU)是一套用来过滤酸洗后的酸液,去除酸洗过程中形成的金属氧化物、氟化物、可溶性金属离子的系统,并回收游离酸的装置。特定种类的离子交换树脂能够从溶液中将酸吸附而不吸附这种酸的金属盐,通过交替地使污染后的酸液和水流过树脂床,将游离的酸和溶解金属盐分开,从而到达净化酸的目的。其硝酸回收率大于92%,氢氟酸回收率大于90%,金属去除率大于85%。冷连轧配套的2套APU,过滤能力4000 l/h,酸回收能力2000 l/h,金属移除能力35g/l ,旋风过滤器去除混酸中的大颗粒杂质(>5μm),两组微过滤器处理混酸中的细小颗粒物(>1μm)。处理能力和过滤能力达到国际领先水平。

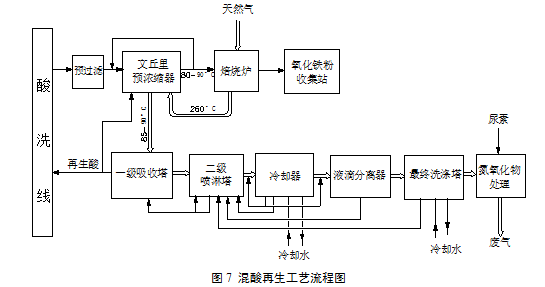

    混合酸再生系统(ARP)由酸再生站本体、酸储罐、氧化铁粉站以及生产线优先使用再生酸四个系统组成,吸收装置采用多级喷淋吸收,采用喷雾焙烧工艺,整套装置由酸再生站本体、氧化铁粉站两个系统组成。从酸洗机组输送来的废酸液过滤并浓缩后在焙烧炉内喷雾焙烧生成氧化铁粉和烟气。氧化铁粉被输送到氧化铁粉仓,回收重新冶炼;烟气(水蒸气、HF、HNO3气体)被循环吸收塔吸收生成再生酸,最终废气进入NOx处理炉去除NOx气体达到排放标准后从烟囱排向大气。混酸再生处理工艺流程见图7。正常运行状态下废酸处理能力为7.5 m³/h,HNO3回收率高达70 %,HF回收率高达99%,再生酸中金属含量为0。
    两套硫酸钠净化系统(NPU),Cr6+和其他金属离子的大量减少,采用污泥去除技术、反冲水技术等先进技术,提高处理效率,处理能力达4.5m3/h,原理见图8。电解液经过净化系统,金属离子和Cr6+离子浓度小于0.1g/L,PH值维持在4.5~7之间,显著地降低了含铬污泥产生量,同时也降低了管路堵塞、电极板腐蚀、酸槽腐蚀等设备故障的几率。Na2SO4电解液的回收再利用大幅度降低硫酸钠消耗,降低废水处理成本和减轻中和站污水处理的负担,减少了重金属污染物的排放,减少了太钢外排水质的含盐量,降低工业污水对环境的影响,改善了水体质量。

5.4 废水处理
    为了使废水处理系统稳定高效地运行,设计考虑将浓铬、镍废水和稀铬、镍废水分开储存,分设浓铬、镍废水储存池和稀铬、镍废水储存池。浓铬、镍废水送硫酸钠在线回收装置进行回收,稀铬、镍废水送中和处理站进行处理。
    为保证含铬、镍废水在进入轧区污水处理厂处理之前,达到第一类污染物排放标准,含铬、镍废水处理工艺采用两级还原处理,经一级还原处理的废水自流入二级还原槽再进行还原处理,直至达标。经二级还原处理的废水进行中和处理。
    钢板酸洗过程中产生的含酸废水有浓酸废水、稀酸废水,其中浓酸废水送酸再生处理系统进行回收(具体见危险固体废物污染防治措施中酸再生工艺介绍)。钢板酸洗过程中产生的稀酸废水(包括硫酸废水、稀混酸废水)送至中和站废酸调节池,各种废酸按品种分别设置调节池,调节池内的废酸用泵定量送入稀酸废水调节池。
    净循环系统的循环水仅水温升高,水质没有受到其它污染,定期排放的废水选用回水余压直接进空气冷却器冷却后,再加压进入浊环水系统,循环使用不外排。
    浊循环系统的循环水在钢板冷却过程中,钢板脱落的氧化铁鳞进入水中,水质不仅水温升高而且还受到氧化铁鳞的污染,该系统选用回水余压进入高架平流沉淀池-提升-过滤-冷却-加压循环的开路式循环供水系统。定期排放的废水进入太钢冶炼污水处理系统,处理后循环使用不外排。
5.5 固体废物处理
    轧制油、乳化液及碱油废水进入调节池进行储存,废水通过蒸汽加温和定期开启刮油机撇除浮油后,用泵送至纸带过滤机去除粗渣,再进入超滤系统进行油水分离,超滤出水进入超滤水池进行储存,经泵提升进入稀油弱碱废水调节池,与稀油弱碱废水一道进行后续处理。
   该生产线配套建设轧制油、废乳化液、碱油废水综合处理站,处理能力310m3/h,出液浓度指标:PH6~9,COD30mg/L,SS 5 mg/L,油5mg/L,符合国家排放标准。
   含铬、镍废水处理系统产生的污泥富含铬、镍送烧结机,作为烧结产品的原料使用。
6 结束
    随着经济和工业发展的进步,不锈钢冷轧带钢应用愈发广泛,但对产品一致性、应用成本要求也更高。太钢不锈钢冷轧带钢全连续生产线对不锈钢冷轧带钢生产方式具有巨大推动作用,为高质量、高效率、低成本的不锈钢冷板制造提供了新模式。有效地促进了我国不锈钢结构升级和绿色转型发展,成为世界不锈钢冷轧生产技术的标杆,对不锈钢冷轧规模化发展有引领和示范作用。
   太钢不锈钢冷轧带钢全连续生产线改变了不锈钢冷轧工序过程中传统的单工序生产方式,将冷轧及其后续的所有工序集成,组成一条全连续的生产线,有效地提高了冷轧过程生产效率,减少生产周期,有效降低资金占用时间;加快订单交付周期;减少了各工序切损造成的带钢损失,提高成材率4%以上;通过集成节省了以前各工序的上卷与下卷装备,节约设备投资;将各工序集成后,节省了占地面积,提高土地利用率;减少操作人员数量;降低综合能源消耗,有利于改善生态环境,推动企业绿色发展,具有很好的经济效益与社会效益。
   太钢不锈钢冷连轧技术改造项目是我国不锈钢发展史上具有里程碑意义的浩大工程。工程的竣工,是山西省“十二五”转型跨越发展战略的具体实践,是坚持自主创新的重大成果,是广大工程建设者集体智慧的结晶,是走新型工业化发展道路的体现,对于推进我国不锈钢产业的结构调整、提高我国不锈钢产业集中度和国际竞争力、促进地区经济社会发展都将产生重大而深远的影响。太钢人,将继续以独特的不锈智慧为国民经济的战略转型与升级贡献力量。
